Normas de Teste de Névoa Salina e Envelhecimento para Fitas LED | Guia ASTM B117, ISO 9227 e IEC 60068

Cada vez que a nossa linha de produção envia um lote de tiras LED para exterior para um projeto costeiro em Portugal, uma pergunta assombra todo o processo: estas tiras irão sobreviver?

Os testes de spray de sal seguem a ASTM B117, ISO 9227 e GB/T 10125 para medir a resistência à corrosão, enquanto os testes de envelhecimento baseiam-se nas normas ambientais IEC 60068 e nos protocolos de burn-in alimentados para verificar a estabilidade do lúmen, a consistência da cor e a durabilidade do material ao longo do tempo. Juntos, provam a durabilidade no mundo real.

O teste de spray de sal mede quão bem uma tira resiste à corrosão. Trilhas de PCB de cobre ¹. A durabilidade mede como se mantém sob calor, humidade e stress elétrico. Nenhum dos testes isoladamente conta a história completa. Neste artigo, vou guiá-lo através dos padrões exatos, o que eles testam, como ler os relatórios e quais referências exigir do seu fornecedor.

Como posso verificar se as minhas fitas LED sobreviverão ao spray de sal em ambientes costeiros severos?

Quando preparamos envios para projetos à beira-mar em Alemanha ou instalações à beira da praia em Queensland, a resistência à spray de sal é a primeira coisa sobre a qual os nossos clientes perguntam. Fluxo luminoso (saída em lúmens) ².

Para verificar a resistência à névoa salina, são necessários relatórios de teste baseados na ASTM B117 ou ISO 9227 NSS (névoa salina neutra). As tiras devem suportar pelo menos 48–96 horas para uso geral ao ar livre e mais de 500 horas para exposição direta à costa, sem bolhas, corrosão ou perda de condutividade nas juntas de solda e conectores.

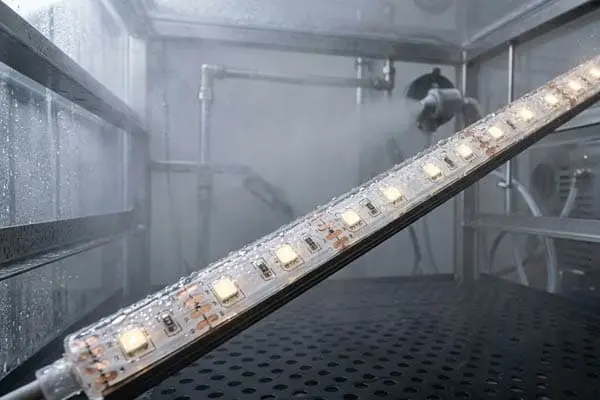

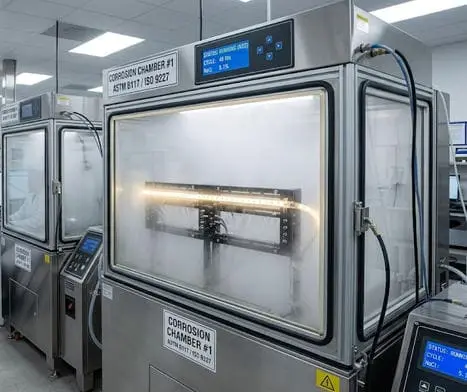

O que Acontece Dentro de uma Câmara de Spray de Sal

Um teste de spray de sal é simples em conceito. A amostra em tira vai para uma câmara selada. Um 5% solução de cloreto de sódio ³ é atomizado numa névoa contínua a 35°C. A névoa assenta em todas as superfícies. Depois espera-se. O teste decorre durante um número definido de horas — 24, 48, 72, 96, 168, 240, 500 ou até 1000 horas, dependendo da exigência. Após o período de exposição, os técnicos retiram as amostras e inspecionam-nas.

Eles procuram bolhas, ferrugem branca, ferrugem vermelha, picotamento, descamação de revestimentos, descoloração das juntas de solda e qualquer perda de condutividade elétrica. Os critérios de avaliação são tão importantes quanto as horas. Uma tira que "passa 500 horas" mas tem juntas de solda corroídas não é realmente uma aprovação.

Normas de Spray de Sal Explicadas

Três normas dominam este espaço. Aqui está uma comparação rápida:

Para luzes de fita LED, a variante NSS (neblina de sal neutro ⁶) é a mais relevante. AASS e CASS são mais severas e usadas principalmente para peças metálicas fortemente revestidas, não para montagens de fita flexível.

Quais partes de uma fita LED são mais vulneráveis?

A neblina de sal não ataca diretamente o chip LED. Ataca os materiais circundantes. Aqui estão os pontos fracos numa fita típica:

• Trilhas de PCB de cobre — bordas expostas podem corroer rapidamente
• Soldaduras — a neblina de sal penetra em micro-fissuras e causa alterações de resistência
• Conectores e pinos — contactos metal-a-metal são alvos primários de corrosão
• Camadas adesivas — o sal pode comprometer a adesão, causando descascamento
• Casacos de silicone ou PU — orifícios de arame permitem a penetração de sal
• Tampas finais e extremidades cortadas — o ponto de entrada mais comum para humidade e sal

A nossa equipa de engenharia testa sempre conjuntos completos, não apenas PCBs nus. Uma tira pode passar no nível da placa, mas falhar no conector ou na vedação final. Essa diferença importa quando está a fazer uma licitação para um projeto com garantia de 5 anos.

Não Confunda Horas com Anos

Um erro comum: assumir que 72 horas de névoa salina equivalem a 3 anos de vida ao ar livre. Essa matemática é demasiado simples. A névoa salina é um teste de comparação acelerado, não um conversor de horas para calendário. Um resultado de 500 horas em um produto e de 200 horas em outro indica que o primeiro é mais resistente à corrosão. Mas não indica que qualquer um deles durará exatamente X anos no ar do porto de Lisboa. Fatores do mundo real — UV, lavagem com chuva, oscilações de temperatura, qualidade da instalação — afetam a durabilidade real.

Quais normas de teste de envelhecimento devo exigir para garantir que as minhas luzes não escureçam ou mudem de cor prematuramente?

Na nossa linha de produção, cada lote de fita LED passa por um processo de envelhecimento alimentado antes de ser enviado. Aprendemos da maneira difícil que pular esta etapa leva a devoluções.

Requer testes de envelhecimento baseados nas normas ambientais IEC 60068 — especificamente IEC 60068-2-2 (calor seco), IEC 60068-2-78 (calor húmido, estado estacionário) e queima alimentada a temperatura elevada por um mínimo de 24–72 horas. Estes testes detetam a queda precoce de lúmens, alteração de cor, falha de adesivo e defeitos de solda antes de os produtos saírem da fábrica.

O que os Testes de Envelhecimento Realmente Medem

Os testes de envelhecimento avaliam a estabilidade ao longo do tempo. Enquanto o teste de névoa salina verifica a resistência à corrosão, o envelhecimento verifica se a fita mantém o seu desempenho elétrico e óptico sob stress sustentado. Os principais parâmetros monitorizados durante o envelhecimento incluem:

• Fluxo luminoso (saída em lúmens) — a fita escurece?
• Temperatura de cor — ela muda para quente ou frio?
• Consistência de cor (delta uv ou SDCM) — os LEDs afastam-se?
• Consumo de energia — muda?
• Condição da PCB e resina — alguma amarelamento, fissuração ou deslaminação?
• Integridade da solda e conector — algum circuito aberto ou falhas intermitentes?

Os Padrões Que Importam

A família IEC 60068 é a espinha dorsal dos testes de envelhecimento ambiental para eletrónica e iluminação. Normas ambientais IEC 60068 ⁷ Aqui estão os testes mais relevantes para tiras de LED:

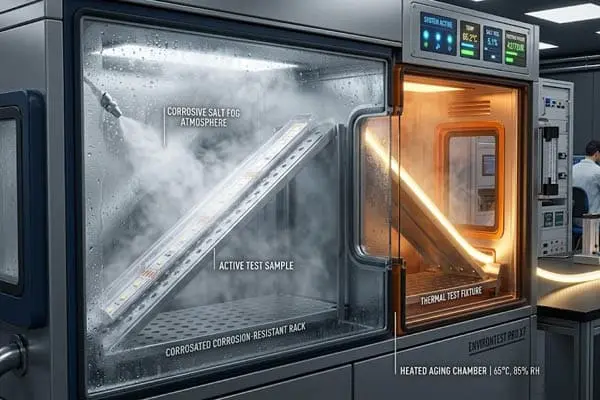

Queima Alimentada: O Teste Prático de Envelhecimento

Para além dos padrões IEC, a maioria dos fabricantes sérios de tiras LED realiza uma queima alimentada. Isso significa que a tira é energizada na corrente nominal (ou ligeiramente acima) dentro de uma câmara com temperatura controlada durante 24 a 72 horas. Algumas fábricas chegam a 168 horas para encomendas de alta gama. Durante este processo, a saída de lúmens e as coordenadas de cor são registadas antes e depois.

Na nossa instalação, medimos o fluxo luminoso e a CCT no início da queima e novamente no final. Uma desvio além de 3% na saída de lúmens ou além de 2 passos SDCM na cor sinaliza um problema de material ou processo. Retiramos essas tiras da linha.

LM-80 e TM-21: Contexto, Não a História Completa

Pode ter visto LM-80 ⁸ e TM-21 referenciados em folhas de dados de LED. O LM-80 é um método padronizado para medir a depreciação de lúmens de pacotes LED ao longo de mais de 6000 horas. TM-21 ⁹ é o método para projetar a manutenção de lúmens além do período de teste LM-80. Estes são valiosos para avaliar chips LED, mas aplicam-se a pacotes e módulos LED — não à montagem completa da tira. Uma tira pode usar LEDs testados pelo LM-80 e ainda falhar precocemente devido a solda defeituosa, encapsulamento inadequado ou design térmico insuficiente. Portanto, ao avaliar um fornecedor, peça ambos: dados LM-80 sobre a fonte LED e dados de teste de envelhecimento sobre a tira acabada.

Por Que o Teste de Estresse Combinado é Importante

Uma tira pode passar um teste de envelhecimento a calor seco a 70°C durante 72 horas. Mas sobreviverá a 85°C com 85% de humidade relativa durante 500 horas? Provavelmente não, se o composto de encapsulamento tiver micro-vazios ou se a fita adesiva não for classificada para humidade. Em aplicações externas do mundo real, calor e humidade vêm juntos. É por isso que os melhores programas de QC combinam múltiplos testes IEC 60068 — calor seco, calor húmido e ciclagem térmica — em vez de depender de um único teste.

Como posso usar relatórios de teste de spray de sal e envelhecimento para qualificar o meu fornecedor para licitações de projetos de alta gama?

Quando clientes como Roy precisam submeter documentação de iluminação para uma instalação comercial em Melbourne, ter os relatórios de teste certos pode fazer a diferença na proposta. Ajudámos múltiplos distribuidores a construir os seus arquivos de conformidade desde o início.

Use relatórios de teste de spray de sal e envelhecimento como evidência objetiva no seu pacote de proposta. Confirme que o relatório faz referência a um padrão reconhecido (ASTM B117, ISO 9227 ou IEC 60068), lista condições e duração específicas do teste, define claramente os critérios de aprovação/reprovação e cobre o modelo e configuração exatos do produto que está a cotar — não apenas um produto semelhante.

O que Procurar em um Relatório de Spray de Sal

Nem todos os relatórios de teste são iguais. Alguns fabricantes entregam um certificado de uma página que diz "passou 500 horas de spray de sal." Isso não é suficiente para uma proposta séria. Um relatório credível de spray de sal deve incluir:

• A norma exata referenciada (por exemplo, ISO 9227 NSS)
• Temperatura da câmara, concentração de NaCl e pH
• Taxa de deposição do spray
• Descrição da amostra e método de montagem
• Duração da exposição
• Critérios de avaliação (escala de classificação de corrosão, grau de bolhas, verificação de condutividade)
• Fotos das amostras antes e depois
• Nome e acreditação do laboratório de testes

Se o relatório for de um laboratório interno em vez de uma instalação acreditada de terceiros, solicite os registros de calibração do laboratório. Para projetos de alto padrão, relatórios de terceiros de laboratórios acreditados pela CNAS, ILAC ou A2LA têm muito mais peso.

O que Procurar num Relatório de Envelhecimento

Relatórios de envelhecimento devem informar qual foi o stress aplicado, por quanto tempo, e o que mudou. Aqui está uma lista de verificação:

• Referência à norma de teste ou protocolo interno
• Temperatura, humidade e duração
• Se a tira foi alimentada durante o teste
• Medidas iniciais e finais de fluxo de lúmen, temperatura de cor ¹⁰, potência
• Notas de inspeção visual (amarelecimento, fissuras, delaminação)
• Resultados da verificação de continuidade elétrica
• Identificação da amostra (SKU, lote, data)

Relatórios correspondentes ao seu produto real

Uma armadilha em que os compradores caem: o fornecedor fornece um relatório para um modelo de produto diferente. Por exemplo, o relatório de spray de sal cobre uma fita interna IP20, mas você está a encomendar uma fita extrudida em silicone IP67 para uso externo. Os materiais, revestimentos e construção são completamente diferentes. Confirme sempre se o relatório corresponde ao seu SKU exato ou solicite testes na configuração específica que pretende comprar.

Construção de um ficheiro de qualificação para propostas

Para projetos comerciais e governamentais, o pacote de documentação geralmente precisa incluir:

• Ficha técnica do produto com especificações elétricas e fotométricas
• Relatório de teste de classificação IP (por exemplo, IEC 60529)
• Relatório de teste de spray de sal
• Relatório de teste de durabilidade ambiental ou envelhecimento
• Certificações relevantes (CE, SAA, UL, RCM, etc.)
• Termos e condições de garantia

A nossa equipa ajuda rotineiramente os distribuidores a montar estes ficheiros. Mantemos relatórios de teste atualizados ligados a cada revisão de produto, para que, quando uma proposta de projeto chega, a documentação esteja pronta em dias, não em semanas.

Quais são os critérios específicos de QC que devo verificar para garantir que as minhas fitas LED personalizadas durem anos?

Realizamos mais de uma dúzia de pontos de verificação em cada encomenda personalizada antes de sair do nosso armazém. Mesmo assim, os nossos clientes frequentemente perguntam: quais benchmarks realmente importam mais?

Verifique a resistência ao spray de sal de pelo menos 48–96 horas NSS para uso exterior, envelhecimento com alimentação com queda de lumen inferior a 3% e desvio de cor SDCM inferior a 2 passos, retenção da força de descolagem do adesivo após ciclos térmicos e estabilidade da resistência de contacto do conector — estes quatro parâmetros juntos são o mínimo para fiabilidade a longo prazo.

Benchmark 1: Duração do Spray de Sal e Critérios de Aprovação

A duração sozinha não é suficiente. É necessário definir o que conta como falha. Aqui está uma diretriz prática:

Quando a nossa equipa realiza o teste de spray salino para um projeto costeiro, verificamos as juntas de solda sob ampliação, testamos a continuidade em cada ponto de corte e inspecionamos os selos finais em busca de sinais de penetração de sal. A inspeção visual por si só não é suficiente para projetos de alta gama.

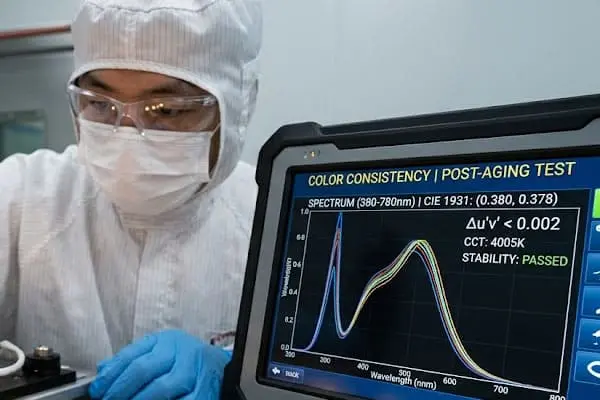

Benchmark 2: Métricas de Desempenho de Envelhecimento

Após o burn-in alimentado, os números precisam de se manter. Aqui estão os limiares que usamos internamente:

• Manutenção de lúmen: ≥97% de saída inicial após 72 horas de operação a 55°C
• Desvio de cor: ≤2 passos SDCM da medição inicial
• Desvio de CCT: ≤100K do valor nominal
• Estabilidade de potência: ≤2% de desvio da potência nominal
• Sem LEDs mortos, cintilação ou descoloração visível

Estes são os nossos padrões internos. Para os seus projetos, pode ajustar os limites com base na criticidade da aplicação. Uma luz de cove decorativa pode tolerar uma variação de 5% lúmens. Uma exibição de museu ou uma luz de destaque em retalho não deve.

Referência 3: Integridade Adesiva e Mecânica

As tiras de LED são montadas com fita 3M VHB, adesivo de silicone ou canais de montagem. Após ciclos térmicos (por exemplo, -20°C a +60°C, 100 ciclos conforme IEC 60068-2-14), a ligação adesiva não deve descascar, rachar ou perder força de aderência. Testamos a força de descasque em superfícies de alumínio e pintadas. Se o adesivo falhar na câmara, falhará no teto.

Referência 4: Confiabilidade de Conectores e Juntas de Solda

Os conectores são o ponto de falha número um em instalações de tiras de LED. Após envelhecimento e ciclos térmicos, verifique:

• Resistência de contacto em cada conector (não deve aumentar mais de 10%)
• Aparência da junta de solda sob 10x de ampliação (sem rachaduras, sem juntas frias)
• Força de tração dos fios nas extremidades soldadas (mínimo 2 kg-f para fio típico de 18 AWG)

Referência 5: Validação da Classificação IP Após Estresse

Um passo frequentemente negligenciado: re-testar a classificação IP após exposição ambiental. Uma tira que passa IP67 logo após sair da fábrica pode falhar após ciclos térmicos ou spray de sal se a manga de silicone encolher, a tampa final se soltar ou o composto de vedação rachar. Os melhores programas de QC incluem re-verificação IP pós-estresse.

Colocando Tudo Junto

Nenhum teste único prova a durabilidade. O spray de sal prova a resistência à corrosão. O envelhecimento prova a estabilidade elétrica e óptica. Os ciclos térmicos provam a resiliência mecânica. Os testes IP provam a integridade de vedação. Quando combina todos os quatro, obtém uma imagem realista de como a tira irá desempenhar no campo. Essa é a abordagem que recomendamos a cada comprador de projeto com quem trabalhamos.

Conclusão

Os testes de spray salino provam a resistência à corrosão. Os testes de envelhecimento provam a estabilidade sob stress. Juntos, eles fornecem as evidências necessárias para confiar nas suas fitas LED durante anos de serviço fiável.
