LED-Streifenlichter Troubleshooting: Profi-Leitfaden für Auftragnehmer

Wir erfassen in der Regel die gleichen Probleme, die Kunden aus dem Feld melden — tote Segmente, flackernde Zonen und schwache Enden bei LED-Streifen Netzteil und Spannungs-Kompatibilität ¹. Diese Probleme frustrieren Installateure und untergraben das Vertrauen in ein Projekt. Aber die gute Nachricht ist, dass die meisten von ihnen einem vorhersehbaren Muster folgen.

Wenn einige LEDs auf Ihrem Streifen nicht funktionieren, beginnen Sie mit der Überprüfung der Stromversorgung und der Spannungs-Kompatibilität, inspizieren Sie dann die Anschlüsse und Lötstellen auf Beschädigungen und isolieren Sie schließlich den fehlerhaften Abschnitt. Die meisten Teilausfälle lassen sich auf einen unterbrochenen Stromkreis, eine schlechte Verbindung oder Spannungsabfall entlang der Leitung zurückführen.

Dieser Leitfaden führt Sie durch einen klaren Entscheidungsbaum-Prozess Lötstellen ². Wir behandeln die Symptomerkennung, Schritt-für-Schritt-Diagnose, praktische Reparatur und Hinweise, wann man eher austauschen als reparieren sollte. Beginnen wir mit dem häufigsten Szenario: Nur ein Teil Ihres Streifens ist dunkel geworden.

Warum funktionieren nur bestimmte Abschnitte meines LED-Streifens nicht mehr?

Wir sehen diese Frage täglich in unserem technischen Support-Posteingang wiederholende parallele Gruppen ³. Ein Kunde installiert zehn Meter Streifen, und alles sieht großartig aus — bis auf eine Sektion in der Mitte, die dunkel bleibt, während der Rest perfekt leuchtet.

Bestimmte Abschnitte fallen aus, weil LED-Streifen in wiederholenden Parallelschaltungen von drei oder mehr LEDs verdrahtet sind. Wenn eine Lötstelle, eine Spur oder eine einzelne LED innerhalb eines Abschnitts unterbrochen ist, wird nur dieser Abschnitt dunkel, während der Rest des Streifens weiterhin normal funktioniert.

Wie LED-Streifen-Schaltungen aufgebaut sind

LED-Streifen sind keine durchgehende Kette. Sie sind in kleine Segmente unterteilt, die jeweils einige LEDs und eine strombegrenzenden Widerstand ⁴. Diese Segmente sind parallel entlang zweier Haupt-Kupferbahnen verdrahtet — die positive und negative Stromschiene. Dieses Design ist absichtlich. Es bedeutet, dass wenn ein Segment ausfällt, nicht der gesamte Streifen betroffen ist. Aber es bedeutet auch, dass lokale Schäden häufig vorkommen.

Wenn wir Streifen vor dem Versand auf unserer Produktionslinie testen, versorgen wir jede Rolle mit voller Helligkeit und prüfen auf tote Segmente. Selbst bei automatisierter SMD-Bestückung kann eine kalte Lötstelle ⁵ oder ein Mikroriss in der Kupferbahn durchrutschen. Im Feld multiplizieren sich diese Probleme durch Biegen, Ziehen, Hitze und Feuchtigkeit.

Häufige Ursachen für Ausfälle auf Sektionsebene

Hier sind die häufigsten Gründe, die wir für einen teilweisen Ausfall sehen:

Was Sie zuerst überprüfen sollten

Bevor Sie annehmen, dass der Streifen defekt ist, überprüfen Sie einige Grundlagen. Trennen Sie den Streifen vom Stromnetz und schließen Sie ihn an eine bekannte funktionierende Stromquelle an. Wenn der gleiche Abschnitt dunkel bleibt, liegt der Fehler im Streifen selbst. Wenn der tote Abschnitt sich bewegt oder ändert, liegt der Fehler wahrscheinlich in Ihrer Verbindung oder Steuerung.

Verwenden Sie ein Multimeter, eingestellt auf Gleichspannung ⁶. Messen Sie die Kontakte an jedem Ende des toten Abschnitts. Wenn Sie an einer Seite der toten Zone die volle Spannung messen, an der anderen Seite jedoch Null, haben Sie eine Unterbrechung in der Bus-Leitung gefunden. Wenn auf beiden Seiten Spannung angezeigt wird, die LEDs jedoch immer noch dunkel sind, liegt der Fehler in dieser speziellen LED-Gruppe – wahrscheinlich ein defekter Chip oder eine Lötstelle am Widerstand.

Aus unserer Erfahrung beim Versand nach Deutschland und in die ganze Welt lassen sich etwa 70 % der "toten Abschnitt"-Beschwerden auf Installationsschäden zurückführen – enge Biegungen, Heftklammern durch die Leiterplatte oder nicht vollständig eingesteckte Stecker. Nur ein kleiner Prozentsatz sind tatsächliche Herstellungsfehler.

Kann ich ein totes Segment in meinem Langstreifen-LED-Streifen reparieren, ohne die ganze Rolle auszutauschen?

Bei Langstreckeninstallationen ist diese Frage besonders relevant. Unsere Handwerker in Deutschland verlegen oft 10 bis 20 Meter Streifen in Einbaubeleuchtungen. Einen ganzen Streifen für einen toten Abschnitt zu ersetzen, ist teuer und verschwenderisch.

Ja, Sie können einen toten Abschnitt reparieren, ohne die ganze Rolle zu ersetzen. Schneiden Sie den Streifen an den vorgesehenen Schnittmarken auf beiden Seiten des fehlerhaften Abschnitts ab, entfernen Sie das tote Stück und verbinden Sie die funktionierenden Abschnitte mit lötfreien Steckverbindern oder durch Löten kurzer Jumperdrähte.

Schneiden Sie die Schnittlinien aus

Jeder hochwertige LED-Streifen hat markierte Schnittstellen – in der Regel durch ein Scherensymbol oder eine Kupferfläche zwischen den Segmenten angezeigt. Sie dürfen nur an diesen Linien schneiden. Das Schneiden zwischen den Markierungen beschädigt die Schaltung und macht den Streifen an dieser Stelle unbrauchbar.

Auf unseren Streifen erscheinen Schnittmarkierungen alle 50 mm bei 24V-Produkten und alle 25 mm bei 12V-Produkten. Dies gibt Ihnen eine feine Kontrolle darüber, wie viel Streifen Sie entfernen.

Wählen Sie Ihre Verbindungsmethode

Sie haben zwei Hauptoptionen, um den Streifen nach dem Entfernen des toten Segments wieder anzuschließen.

Lötenfreie Verbindungen ⁷ sind bei DIY-Nutzern beliebt. Sie klemmen auf die freiliegenden Kupferpads und nehmen Kontakt ohne Hitze auf. Wir haben jedoch Probleme im Feld gesehen, bei denen Vibrationen oder thermisches Cycling die Klammer über Monate lösen. Für projektbezogene Arbeiten ist Löten zuverlässiger.

Schritt-für-Schritt-Reparaturprozess

1. Strom ausschalten. Arbeiten Sie immer mit dem Stecker gezogen.
2. Den toten Abschnitt markieren. Genaue Schnittstellen auf beiden Seiten identifizieren.
3. Sauber schneiden. Verwenden Sie scharfe Schere oder ein Cuttermesser. Schneiden Sie gerade über die Pads.
4. Pads vorbereiten. Beim Löten die Kupferpads an beiden Arbeitsenden leicht verzinnen.
5. Verbinden. Verwenden Sie einen kurzen Jumper-Draht (passender Drahtstärke) oder einen Strip-zu-Strip-Connector. Polung beachten — Plus zu Plus, Minus zu Minus. Bei RGBW-Streifen alle vier oder fünf Kanäle entsprechend anpassen.
6. Vor dem Fixieren testen. Einschalten und bestätigen, dass der reparierte Bereich leuchtet.
7. Die Verbindung versiegeln. Verwenden Sie Schrumpfschläuche oder Silikondichtstoff für wasserdichte Installationen.

Wenn eine Reparatur sich nicht lohnt

Wenn Sie mehrere tote Segmente auf einer Rolle finden oder wenn die toten Abschnitte nach der Reparatur wieder auftreten, liegt das Problem wahrscheinlich tiefer — eine fehlerhafte Charge, eine ausfallende Stromversorgung oder eine Trace-Fehler auf der Platine. In solchen Fällen ist der Austausch der betroffenen Rolle effizienter als die Suche nach mehreren Fehlern.

Wir empfehlen immer, einen kleinen Vorrat an passenden Streifen für größere Projekte bereitzuhalten. Wenn wir Bestellungen versenden, können wir Ersatzsegmente für Reparaturen vor Ort beilegen. Das spart unseren Partnern Zeit und vermeidet Farbtemperatur- oder Chargenmismatches.

Wie troubleshootet man Spannungsabfall oder Verbindungsprobleme, die dunkle Stellen in der Installation verursachen?

Wenn unsere australischen Partner 15-Meter-Kantenverkleidungen installieren und feststellen, dass die letzten zwei Meter deutlich dunkler sind, liegt der Übeltäter fast immer an Spannungsabfall ⁸. Dies ist wahrscheinlich das am meisten unterschätzte Problem bei LED-Streifeninstallationen.

Spannungsabfall tritt auf, wenn der Widerstand der Kupferbahnen die Spannung entlang der Strecke verringert, wodurch die LEDs am entfernten Ende weniger Strom erhalten. Beheben Sie dies, indem Sie kürzere Strecken verwenden, von beiden Enden aus mit Strom versorgen, ein höherspannungsfähiges Band (24V oder 48V) verwenden oder das Netzteil zentral platzieren.

Verstehen des Spannungsabfalls in der Praxis

Jeder Leiter hat Widerstand. Die dünnen Kupferbahnen auf einem LED-Streifen bilden keine Ausnahme. Wenn Strom vom Netzteilende zum entfernten Ende fließt, sinkt die Spannung. Je länger die Strecke, desto größer der Spannungsabfall.

Ein 12V-Streifen könnte an der Einspeisepunkt 12,0V messen, aber nur 10,5V am entfernten Ende einer 10-Meter-Strecke. Dieser Unterschied von 1,5V ist ausreichend, um die entfernten LEDs sichtbar dunkler erscheinen zu lassen. Bei RGB-Streifen kann es auch zu Farbverschiebungen kommen — warme Weiße können am Ende rosa- oder gelblich erscheinen.

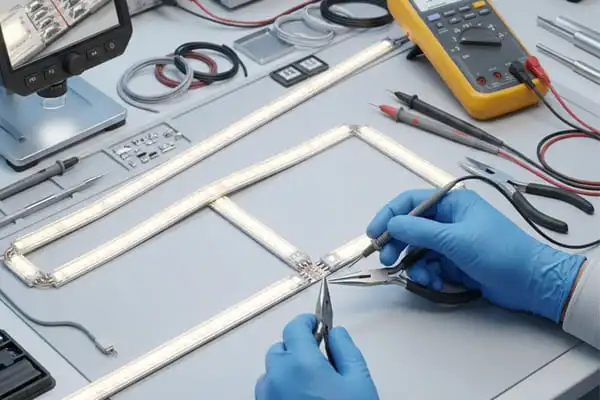

So messen Sie den Spannungsabfall

Verwenden Sie ein DC-Multimeter. Messen Sie die Spannung am Netzanschlusspunkt, dann in der Mitte und schließlich am entfernten Ende. Notieren Sie Ihre Messwerte.

Wenn Ihre Fernspannung unter etwa 90 % der Nennspannung fällt, sehen Sie sichtbares Dimmen und mögliche Farbinkonsistenzen.

Lösungen für Spannungsabfall

Verwenden Sie 24 V oder 48 V Streifen anstelle von 12 V. Höhere Spannung bedeutet bei gleicher Leistung geringeren Strom, was resistive Verluste entlang der Leiter reduziert. Unsere 48 V Gleichspannung-Streifen sind speziell für Strecken über 10 Meter Länge ausgelegt.

Stromversorgung von beiden Enden. Verlegen Sie eine zweite Leitung vom Netzteil zum entfernten Ende des Streifens. Dies halbiert die effektive Laufstrecke und reduziert den Spannungsabfall erheblich.

Verwenden Sie eine zentral platzierte Stromversorgung. Anstatt von einem Ende zu speisen, speisen Sie aus der Mitte, sodass die maximale Laufstrecke in beide Richtungen halbiert wird.

Fügen Sie Stromzufuhrpunkte hinzu. Bei sehr langen Strecken speisen Sie alle 5 Meter Strom ein. Dies erfordert zusätzliche Verkabelung, sorgt aber für gleichmäßige Helligkeit.

Verbindungsprobleme, die den Spannungsabfall nachahmen

Manchmal ist das, was wie Spannungsabfall aussieht, tatsächlich eine schlechte Verbindung. Ein lockeres Kabel in einer Klemmenleiste, ein korrodierter Stecker oder ein zu dünner Kabelquerschnitt können den Stromfluss einschränken und die gleichen Symptome verursachen.

Überprüfen Sie jeden Anschluss mit Ihrem Multimeter. Wenn Sie einen erheblichen Spannungsunterschied an einem einzelnen Anschluss feststellen (zum Beispiel 24 V rein und 22 V raus), hat dieser Anschluss einen hohen Widerstand und muss neu gemacht werden. Reinigen Sie die Kontaktflächen, verwenden Sie geeignete Kabelquerschnitte und ziehen Sie die Schrauben der Klemmen fest an.

Wir empfehlen immer die Verwendung von mindestens 18 AWG Kabel für Strecken unter 5 Metern und 16 AWG oder dicker für längere Strecken. Dünnes Kabel ist einer der häufigsten Fehler, die wir bei Installationen vor Ort sehen.

Welche Schritte sollte ich unternehmen, wenn meine projektgerechten LED-Streifen Batch-zu-Batch-Fehler oder Farbunterschiede zeigen?

Dies ist die Frage, die Projektmanager nachts wach hält. Wenn wir eine zweite Charge LED-Streifen für dasselbe Hotellobby-Projekt versenden und die Farbe nicht mit der ersten Charge übereinstimmt, ist niemand glücklich. Unser QC-Prozess existiert speziell, um dies zu verhindern.

Wenn Sie Chargenabweichungen feststellen, fordern Sie LED-Bin-Codes und Farbton-Toleranzdaten von Ihrem Lieferanten an, vergleichen Sie Muster aus beiden Chargen unter identischen Bedingungen und schließen Sie eine Liefervereinbarung ab, die bestimmte LED-Bins und CCT-Toleranzen für die Dauer des Projekts festlegt.

Warum Chargenvariationen auftreten

LED-Chips werden auf großen Wafern hergestellt und dann nach Farbtemperatur, Helligkeit und Vorwärtsspannung sortiert — oder "binned" —. Selbst innerhalb derselben Produktlinie können verschiedene Produktionsläufe aus unterschiedlichen Bins stammen. Wenn ein Lieferant das Binning nicht streng kontrolliert, könnten zwei Rollen "3000K Warmweiß" sichtbar unterschiedlich aussehen.

Dies ist nicht nur eine theoretische Sorge. Wir hatten einen Fall, bei dem ein Händler in Deutschland zwei Lieferungen erhielt, die drei Monate auseinanderlagen. Beide waren mit 3000K gekennzeichnet, aber die zweite Charge maß 3150K. In einem gleichen Korridor installiert, war der Unterschied mit bloßem Auge sichtbar. Wir haben das Problem auf einen Chip-Lieferanten zurückgeführt, der die Bins zwischen den Bestellungen verschoben hatte. Seitdem sperren wir LED-Bin-Codes für jedes laufende Projekt.

Wie man Farbabweichungen bewertet und verhindert

Schritte, die Sie unternehmen sollten, wenn Sie das Problem bemerken

1. Das Problem dokumentieren. Beide Chargen unter gleichen Lichtverhältnissen nebeneinander fotografieren. Notieren Sie die Reel-Nummern, Chargendaten und alle Etiketten.
2. Mit einem Spektrometer oder Kolorimeter messen. Wenn möglich, CCT- und CRI-Werte beider Chargen ermitteln. Dies liefert objektive Daten für ein Gespräch mit Ihrem Lieferanten.
3. Kontaktieren Sie Ihren Lieferanten mit den Daten. Teilen Sie Ihre Ergebnisse und fragen Sie nach den Bin-Codes beider Chargen. Ein verantwortungsbewusster Lieferant hat diese Informationen vorliegen.
4. Ersatz aus demselben Bin anfordern. Wenn die zweite Charge außerhalb der Spezifikation liegt, einen Ersatz anfordern, der auf die erste Charge abgestimmt ist.
5. Eine Bin-Sperrvereinbarung treffen. Für laufende oder schrittweise Projekte schriftlich vereinbaren, welche Bin-Codes, CCT-Bereich und CRI-Mindestwerte gelten. Dies verhindert zukünftige Fehlanpassungen.

Behebung von Chargenfehlern

Wenn eine gesamte Charge höhere Ausfallraten aufweist — tote LEDs, Flackern oder vorzeitiges Dimmen — liegt die Ursache meist in den Komponenten oder im Herstellungsprozess. Häufige Ursachen sind:

• Minderwertige LED-Chips von einem sekundären Lieferanten
• Unzureichende Lötpaste während des Reflows
• Schlechte Qualität der Widerstände die unter thermischem Stress driftet
• Unzureichende konforme Beschichtung auf wasserdichten Streifen, die das Eindringen von Feuchtigkeit ermöglichen

Wenn wir eine Qualitätsanomalie in unserer Linie feststellen, isolieren wir die Charge, verfolgen jede Komponente bis zu ihrer Losnummer und führen Tests durch beschleunigte Alterungstests ¹⁰ Vor der Freigabe eines Produkts. Wir ermutigen unsere Partner, Testberichte anzufordern und jede eingehende Charge vor dem Einsatz auf einer Baustelle Stichproben zu testen.

Wenn Sie ein Händler oder Auftragnehmer sind, der Streifen von einem beliebigen Lieferanten erhält, bewahren Sie eine Referenzrolle Ihrer ersten akzeptierten Charge auf. Verwenden Sie sie als visuelle und gemessene Referenzbasis für jede nachfolgende Lieferung. Diese einfache Praxis erkennt Probleme, bevor sie die Baustelle erreichen.

Fazit

Fehlerbehebung bei LED-Streifen-Ausfällen folgt einem klaren Ablauf: Überprüfen Sie zuerst die Stromversorgung, kontrollieren Sie anschließend die Verbindungen und isolieren Sie zuletzt den fehlerhaften Abschnitt. Für projektbezogene Arbeiten verhindern Sie Probleme durch eine ordnungsgemäße Spannungsplanung, bin-gesperrte Beschaffung und Ersatzbestände.
