Каждую неделю на производственной линии мы проводим проверки качества тысяч метров светодиодных лент, и самый часто задаваемый вопрос от зарубежных покупателей кажется обманчиво простым: как на самом деле работают эти вещи слой типа P 1? Проблема в том, что большинство объяснений останавливаются на "электричество входит, свет выходит". Это оставляет подрядчиков в неведении относительно напряжения, цветовой стабильности и причин, по которым их 10-метровая лента тускнеет в конце. Настоящий пробел не в понимании базовой науки — а в понимании того, что отделяет ленту, которая служит 50 000 часов, от той, что выходит из строя за шесть месяцев.
Светодиодные ленты работают за счет электролюминесценции: низковольтное постоянное напряжение течет через полупроводниковые чипы, установленные на гибкой плате, вызывая рекомбинацию электронов с дырками и выделение фотонов в виде видимого света. Резисторы на каждом сегменте регулируют ток для безопасной и стабильной работы.
Ниже мы разъясняем внутренние компоненты, цветовую стабильность, падения напряжения 2 решения и принципы водонепроницаемой защиты, чтобы вы могли точно указать и установить светодиодные ленты с уверенностью.
Как внутренние компоненты моей светодиодной ленты преобразуют электричество в свет?
Когда мы калибруем наши машины для размещения SMD 3 каждое утро, мы напоминаем себе, что у каждого компонента на ленте есть своя задача — и если даже один из них выйдет из строя, весь сегмент погаснет. Многие покупатели сосредотачиваются только на светодиодном чипе, но игнорируют резисторы, медные дорожки и плату PCB, которые обеспечивают стабильный световой поток.
Внутри светодиодной ленты поверхность светодиодных чипов расположена на гибкой медной печатной плате. Когда применяется постоянное напряжение, ток протекает через резисторы в полупроводниковый переход каждого чипа, где электроны рекомбинируют с дырками и излучают фотоны — создавая видимый свет без нагретой нити накала.

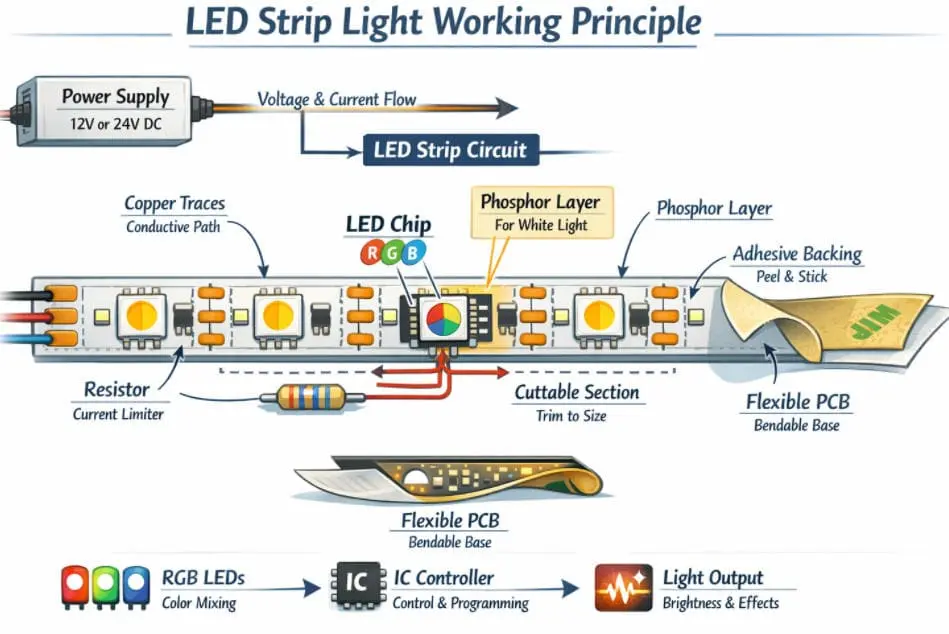

Основные компоненты на ленте
Давайте пройдемся по каждому из них. Типичная светодиодная лента состоит из пяти основных компонентов, работающих вместе.
| Компонент | Функция | Почему это важно |
|---|---|---|
| Светодиодный чип (например, SMD 2835, 5050) | Преобразует электрическую энергию в свет через электролюминесценцию 5 | Определяет яркость, цвет и эффективность |
| Гибкая плата PCB (FPCB) | Обеспечивает физическую основу и медные дорожки для электропроводности | Толщина меди влияет на пропускную способность тока и рассеивание тепла |
| Резистор | Ограничивает ток для каждой группы светодиодов, чтобы предотвратить перенапряжение | Без него светодиоды быстро перегорают |
| Клеящая основа (клейкая лента 3M) | Позволяет крепить к поверхностям | Качественный клей предотвращает отслаивание в теплых условиях |
| Защитное покрытие (силикон/эпоксид) | Защищает компоненты от влаги и пыли | Определяет степень защиты IP и пригодность для использования на улице |
Как работает электролюминесценция на практике
Сам чип светодиода — это крошечный полупроводник. полупроводниковые чипы 6 Имеет два слоя: слой типа P (положительный, с "дырами") и слой типа N 7 (отрицательный, с избытком электронов). Когда приложено прямое напряжение — например, 3В на один белый светодиод — электроны с N-стороны переходят в P-сторону. Они заполняют дыры. Каждый раз, когда электрон заполняет дыру, он выделяет небольшой пакет энергии в виде фотона. Это и есть свет.
Никакая нить накала не нагревается. Газы не ионизируются. Процесс прямой. Поэтому светодиоды преобразуют 80–90% входной энергии в свет, по сравнению с примерно 10% у ламп накаливания.
Конструкция цепи: последовательное и параллельное соединение
На 12В ленте светодиоды соединены по три в серии. Каждая группа имеет один резистор. Три светодиода питаются от 12В: примерно по 3В на каждый, а резистор поглощает избыточное напряжение, чтобы поддерживать ток около 20мА на чип.
Эти группы затем соединены параллельно по всей длине ленты. Поэтому вы можете разрезать ленту в отмеченных местах, не повреждая остальную часть — каждая группа является независимой цепью.
Вот быстрое сравнение распространённых типов светодиодных чипов, которые мы используем:
| Тип светодиодного чипа | Размер (мм) | Типичный световой поток (люмен/м) | Лучшее применение |
|---|---|---|---|
| SMD 3528 | 3,5 × 2,8 | 300–500 | Акцентное освещение, вывески |
| SMD 5050 | 5,0 × 5,0 | 800–1 200 | Смешивание RGB-цветов, общее освещение |
| SMD 2835 | 2,8 × 3,5 | 1 200–1 800 | Высокоэффективное рабочее и архитектурное освещение |
| COB (Chip-on-Board) | Непрерывное | 1 500–2 200 | Бесшовное, безточечное линейное освещение |
Наши инженеры всегда напоминают покупателям: только ватты не расскажут о яркости. Дешёвная лента 14 Вт/м может выдавать всего 600 лм/м, в то время как хорошо спроектированная лента 14 Вт/м 2835 может достигать 1500 лм/м. Всегда проверяйте люмены на метр.
Почему управление током — настоящая история
Вот мое личное мнение. Все знают, что светодиоды излучают свет, когда через чип проходит ток. Это просто. Но настоящая разница между хорошей лентой и плохой заключается в том, насколько стабилен этот ток. Если значение резистора неправильное или медные дорожки слишком тонкие, ток колеблется. Вы получаете вариации яркости, смещение цвета и сокращение срока службы с 50 000 часов до примерно 15 000. Поэтому при оценке ленты мы никогда не спрашиваем просто "она светится?" Мы спрашиваем: "Может ли она светиться одинаково в морозном складе в России и на жаркой крыше в Австралии через пять лет?" Вот настоящий тест.
Как я могу обеспечить идеальную цветовую согласованность моих светодиодных лент при различных партиях производства?
Одна из главных проблем, с которыми мы сталкиваемся у дистрибьюторов, таких как Roy в России, — это следующее: первая партия тёплых белых лент выглядит идеально, а вторая партия приходит чуть розоватой. Проект уже наполовину установлен. Заказчик в ярости. Эта проблема портит репутацию — и она гораздо распространённее, чем думают многие.
Цветовая однородность между партиями зависит от строгой сортировки светодиодных чипов по точной цветовой температуре (CCT) и яркости (люменам) перед сборкой. Указание точных границ MacAdam — идеально 3-шаговые или более точные — и сотрудничество с поставщиком, который обеспечивает входящий контроль качества, гарантируют визуальную однородность на каждой катушке.

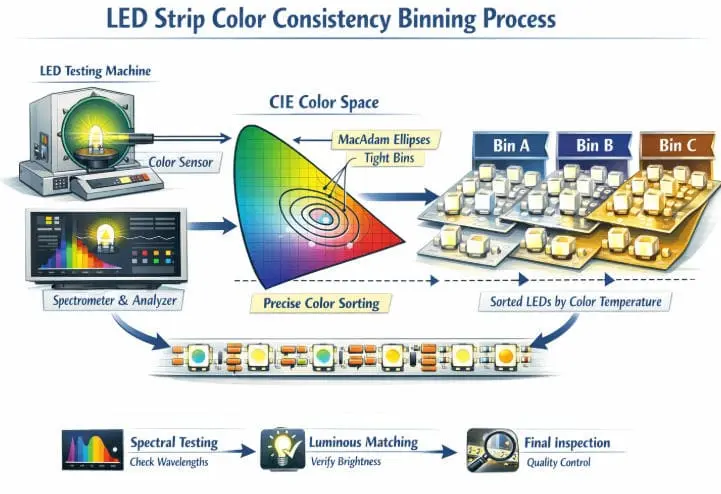

Что такое бининг и почему это важно?
Светодиодные чипы выходят из пластины с естественными вариациями. Не каждый чип достигает точно 3000K тёплого белого цвета. Некоторые находятся на 2950K, другие — на 3100K. Человеческий глаз способен заметить удивительно небольшие сдвиги — примерно 50–100K разницы бок о бок.
Бининг — это процесс сортировки. После производства светодиодные чипы тестируются и группируются по цветовым координатам, яркости и прямому напряжению. Чем уже бина, тем более однороден конечный продукт.
Стандарт отрасли для измерения цветовой однородности — это Эллипса МакАдама 9. Вот что означают номера ступеней:
| Шаг МакАдама | Различие, заметное | Типичное применение |
|---|---|---|
| 1 шаг | Невозможно отличить человеческим глазом | Лабораторная справка |
| 3 шага | Едва заметное, даже при сравнении бок о бок | Архитектура, гостиничный бизнес, элитная розница |
| 5 шагов | Заметно при соседстве полос | Общая коммерческая, вывески |
| 7 шагов | Явное заметное отличие | Бюджетное жилое, временные установки |
Для работы на уровне проекта мы всегда рекомендуем использовать 3-ступенчатые корзины МакАдама. Большинство наших российских клиентов указывают это как минимальное требование.
Проблема цепочки поставок
Вот суровая правда. Даже если ваш поставщик обещает 3-ступенчатую сортировку, реальность зависит от их отношений с производителем чипов. Крупные производители чипов, такие как Cree, Samsung или Nationstar, производят миллионы светодиодов за партию. Если ваш поставщик лент покупает чипы на спотовых рынках или у брокеров, они получают случайные корзины, смешанные вместе. Результат: несоответствующие ленты.
На нашем предприятии мы закрепляем конкретные коды корзин у наших поставщиков чипов при оформлении заказа. Мы регистрируем коды корзин для каждой намотки, которую производим. Если клиент заказывает повторно через шесть месяцев, мы можем сопоставить исходную корзину — или хотя бы попасть в тот же диапазон 3-ступенчатой сортировки.
Практические шаги для покупателей
- Укажите шаг МакАдама в вашем заказе. Не предполагайте, что ваш поставщик знает о вашей допустимой погрешности.
- Запросите отслеживаемость кода корзины. Хороший поставщик задокументирует, какая корзина чипов была использована для каждой намотки.
- Закажите дополнительный запас для будущих ремонтов. Даже при идеальной сортировке фосфор светодиода со временем стареет. Совместить установку пятилетней давности с новой лентой практически невозможно.
- Проверьте образцы в ваших реальных условиях освещения. Люминесцентное офисное освещение скрывает различия в цветовой температуре, которые при дневном свете очевидны.
Когда мы работаем с дизайн-студиями, заказывающими ленты для отелей или музеев, мы иногда запускаем пилотные партии для утверждения перед массовым производством. Эта небольшая предварительная инвестиция предотвращает дорогостоящие переделки на месте.

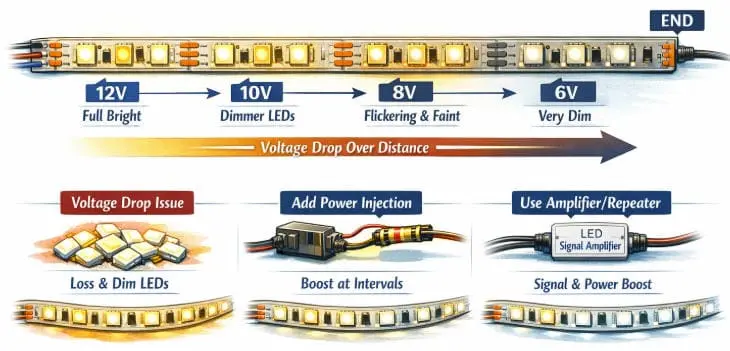

Как решить проблему падения напряжения при установке длинных светодиодных лент?
По нашему опыту, экспортируя в российских подрядчиков, это самая распространенная жалоба при установке: "Лента выглядит отлично в начале, но со временем становится тусклее и немного другого оттенка на дальнем конце." Это падение напряжения. И если вы используете более 5 метров на 12В постоянного тока, вы столкнетесь с этим.
Падение напряжения происходит из-за сопротивления медных дорожек на гибкой печатной плате (PCB). По мере прохождения тока по ленте, напряжение постепенно снижается, из-за чего светодиоды на дальнем конце получают меньше энергии. Решения включают использование лент на 24V или 48V, подачу питания в нескольких точках, использование более толстых медных PCB и соблюдение рекомендуемой длины отдельных участков.
Понимание причин возникновения падения напряжения
Медь — отличный проводник, но она не идеальна. Тонкие медные дорожки на гибкой плате — обычно 1 унция или 2 унции меди — имеют измеримое сопротивление. гибкую печатную плату 10 Чем длиннее полоска, тем больше сопротивление встречает ток. Согласно закону Ома (V = I × R), большее сопротивление означает большее падение напряжения в виде тепла в дорожках перед тем, как оно достигнет светодиодов на конце.
При 12 В, 5-метровая цепь из 60 светодиодов/м, потребляющих 14 Вт/м, уже сильно нагружает медные дорожки. На последнем метре напряжение может упасть с 12 В до 10,5 В. Эти светодиоды получают на 12% меньшее напряжение. Они тускнеют. Если это RGB-лента, цвет смещается, потому что каждый цветной светодиод по-разному реагирует на уменьшенное напряжение.
Практические решения
Перейти на ленты с напряжением 24 В или 48 В. Большее напряжение означает меньший ток при той же мощности. Меньший ток — меньше падение напряжения на той же сопротивляемости. Лента на 24 В может спокойно работать на 10 метрах. Лента на 48 В может достигать 15–20 метров в некоторых конфигурациях.
Подача питания. Питание ленты в нескольких точках — на обоих концах или каждые 5 метров — вместо одного конца. Это самый надежный метод для длинных коммерческих линий. Наша команда предоставляет схемы проводки, специфичные для каждого проекта.
Используйте более толстую медь для плат. Стандартные ленты используют 1 унцию меди. Мы предлагаем варианты с 2 унциями и 3 унциями меди для проектов с высокой мощностью и длинными линиями. Более толстая медь означает меньшее сопротивление дорожек.
Держите отдельные участки короткими. Для проекта подсветки потолочного карниза длиной 30 метров не соединяйте одну непрерывную ленту. Разделите ее на сегменты, каждый из которых питается независимо или с параллельными подачами питания.
Вот краткое руководство:
| Напряжение ленты | Максимально рекомендуемый один участок | Типичное падение напряжения при максимальной длине | Лучшее решение для длинных линий |
|---|---|---|---|
| 12В DC | 5 метров | ~10–15% | Подача питания каждые 5 м |
| 24 В постоянного тока | 10 метров | ~8–12% | Подача питания каждые 10м |
| 48В постоянного тока | 15–20 метров | ~5–8% | Один запуск часто достаточен |
| Сеть переменного тока (230В) | 50–100 метров | Минимально | Встроенный выпрямитель на сегмент |
Пример из реальной жизни
Подрядчик в Москве понадобилось 25 метров теплого белого светового профиля для непрерывного карниза в ресторане. Изначально заказали ленту на 12В и подключили её с одного конца. Последние 10 метров были заметно тусклее. Мы заменили её на 24В ленту на медической плате с медью 2 унции и добавили питание в точках 0м, 12м и 25м. В результате свет был равномерным по всей длине. Дополнительные расходы на более толстую медь и дополнительное подключение были незначительны по сравнению с затратами на демонтаж и повторную установку.
Если вы планируете монтаж длиной более 5 метров, обсудите с поставщиком вопросы напряжения и точек питания перед заказом. Гораздо дешевле правильно спланировать, чем исправлять после закрытия потолка.
Каков принцип работы защиты по классу IP на моих уличных светодиодных лентах?
Когда мы тестируем наши уличные LED-ленты в лаборатории с рейтингом IP, мы моделируем годы дождя, пыли и ультрафиолетового излучения за несколько недель. Подрядчики в России регулярно спрашивают нас: "Что на самом деле делает ленту водонепроницаемой?" Ответ не только в силиконовой оболочке — это многоуровневый инженерный подход, который большинство покупателей никогда не видит.
Классы защиты IP (Ingress Protection) на светодиодных лентах указывают уровень физического барьера против твердых частиц и влаги. Защита достигается с помощью силиконовых покрытий (IP65), силиконовых рукавов (IP67) или полностью залитых корпуса из силикона или смолы (IP68), каждый из которых создает герметичный барьер, предотвращающий попадание воды и пыли на электрические компоненты на PCB.
Расшифровка системы рейтинга IP
Код IP состоит из двух цифр. Первая цифра (0–6) оценивает защиту от твердых частиц, таких как пыль. Вторая цифра (0–9) оценивает защиту от воды. Для LED-лент наиболее распространены рейтинги IP20, IP54, IP65, IP67 и IP68.
| Степень защиты IP | Защита от твердых частиц | Защита воды | Типичная конструкция светодиодной ленты | Область применения |
|---|---|---|---|---|
| IP20 | Безопасна при прикосновении | Нет | Голая печатная плата, без покрытия | Внутренние карнизы, под шкафами |
| IP54 | Пылезащищенная | Водозащищённый | Легкое нанопокрытие на компонентах | Защищенные уличные, зеркала в ванной |
| IP65 | Пыленепроницаемая | Низкое давление водяных струй | Силиконовое или эпоксидное покрытие на верхней поверхности | Фасады зданий, вывески |
| IP67 | Пыленепроницаемая | Временное погружение (до 1 м) | Экструзия силиконового рукава по всей длине ленты | Садовые дорожки, окрестности бассейна |
| IP68 | Пыленепроницаемая | Постоянное погружение (более 1 м) | Полное заливка в силикон внутри жесткой или гибкой трубы | Под водой, фонтаны |
Как работает каждый метод защиты
IP65 – покрытие поверхности. На слой светодиодов и поверхности печатной платы наносится слой силикона или эпоксидной смолы. Это защищает от дождя и брызг. Однако задняя часть и края печатной платы могут оставаться открытыми. Хорошо подходит для вертикальных установок, где вода быстро стекает.
IP67 – Вытяжка корпуса. Вся полоса вставляется в силиконовую трубку. Оба конца запечатаны крышками и силиконовым клеем. Вода не может проникнуть с любой стороны. Минус в том, что рукав увеличивает толщину и может задерживать тепло, поэтому тепловое управление становится более важным.
IP68 – Полное заливка. Полоса помещается внутри трубки, а внутреннее пространство заполняется прозрачным или полупрозрачным силиконовым смолой. Нет воздушных зазоров. Даже при постоянном водяном давлении влага не достигает печатной платы. Это метод, который мы используем для подводных фонтанных проектов и освещения бассейнов.
Качество материала важнее количества
Вот что большинство покупателей пропускают. Две полосы могут оба заявлять IP67, но одна выходит из строя через шесть месяцев на улице, а другая служит пять лет. Разница в качестве материала. Дешевые PVC-рукава желтеют и трескаются под воздействием ультрафиолета. Низкосортный силикон становится хрупким при морозах.
Мы используем ультрафиолетово-стабилизированный силикон для всех наших уличных продуктов. Он сохраняет гибкость при температуре от -40°C до +80°C и сопротивляется пожелтению в течение лет. Наши крышки герметично склеены промышленным силиконовым клеем, а не просто зажаты зажимами.
Мы также проводим ускоренные испытания старения: 1000 часов ультрафиолетового излучения, испытания соляным туманом для прибрежных установок и термическое циклирование между -20°C и +60°C. Эти тесты позволяют выявить дефекты материалов до отправки продукта.
Выбор правильного IP для вашего проекта
Если полоса полностью защищена под карнизом, IP54 может быть достаточно. Если она подвергается прямому дождю, укажите минимум IP65. Для установок на уровне земли, где может скапливаться вода, выбирайте IP67. А для погружения — даже временного — IP68 обязательно.
Еще один совет: всегда проверяйте, как герметизированы разъемы и точки подачи питания. Саму полосу может быть IP67, но если соединение с кабелем питания открыто, вода проникнет туда в первую очередь. Мы поставляем предварительно герметичные разъемы и комплекты для соединений с термоусадочной трубкой именно для этого.
Заключение
Светодиодные ленты просты по концепции, но сложны в исполнении. От электролюминесценции до бинирования, падения напряжения до защиты IP — каждая деталь важна для долговечной установки. Если вам нужны проектные ленты с гарантированной стабильностью и технической поддержкой, свяжитесь с нами для получения дополнительной информации.
